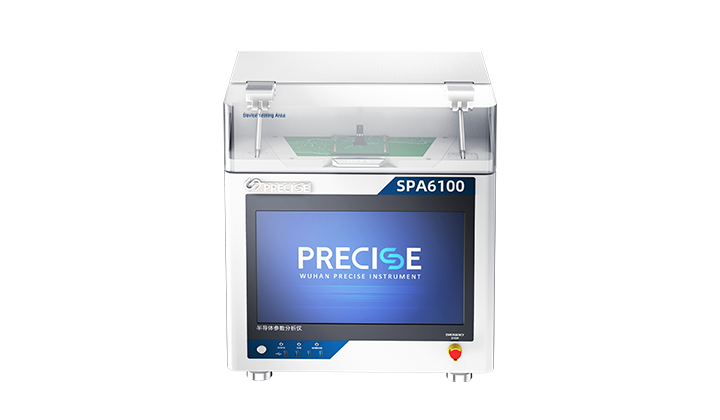

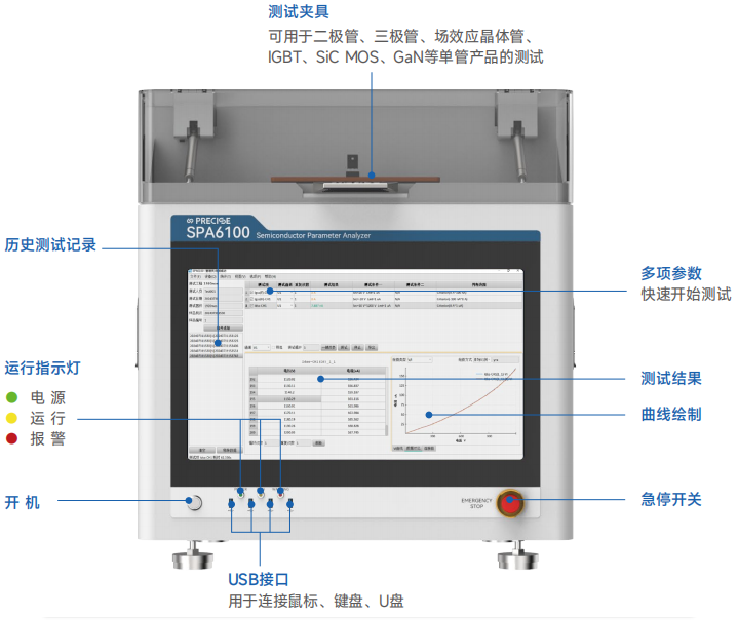

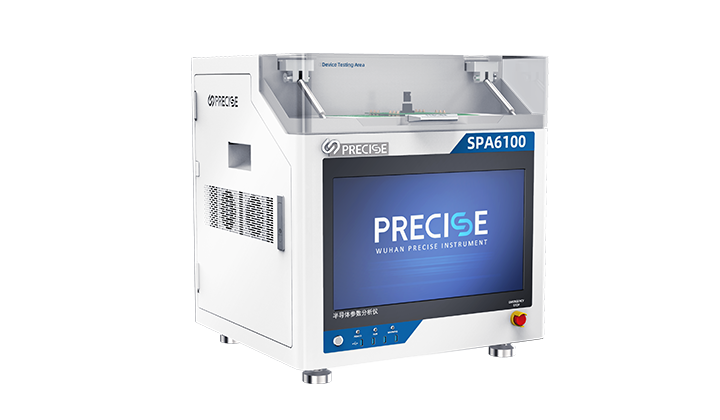

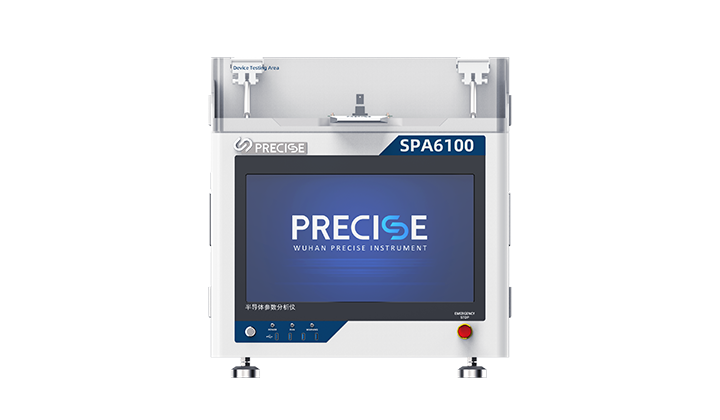

SPA6100半導體參數分析儀

24875

SPA6100光電器件參數指標探討儀享有高精確度、寬測量方法面積、怏速便捷、兼容性問題強等優缺點，品牌不錯此外幫助DC電流大小-工作直流電壓(I-V)、電阻-工作直流電壓(C-V)及高流高壓變壓器下單脈沖式I-V性質的測量。依據控制器化的架構制作,應該鼓勵用戶名利用測評需,方便選擇裝配衡量單元式開展升級。產品的支技高1200V電阻值、100A大工作電流量、1pA小工作電流量辨別好壞率的衡量,而且監測10kHz至1MHz面積內的多頻AC電感衡量。配置專用的半導體行業運作測評圖片軟件,適配等交互式一鍵實操或聯系電極臺的自行實操,才能從測量方法設有、運行、結果顯示統計資料分析到統計資料工作的整過程中，保持便捷和可相同的功率器件表現；也可與高環境溫度箱、溫度控制包塊等搭配著用，能夠滿足高環境溫度測評供給。

產品特點

● 30μV-1200V，1pA-100A 寬量程測試能力

● 測量精度高，全量程下可達0.03%

● 內置標準器件測試程序，直接調用測試簡便

● 自動實時參數提取、數據繪圖、分析函數

● 在CV和IV測量之間快速切換而無需重新布線

● 提供靈活的夾具定制方案，兼容性強

● 免費提供上位機軟件及SCPI指令集

采用消費場景及測評基本參數

1、納米材料：電阻率、載流子遷移率、載流子濃度、霍爾電壓

2、柔性材料：拉伸/扭轉/彎折、V-t、I-t、R-t、電阻率、靈敏度

3、IC芯片：O/S、IIH/IIL、VOH/VOL、I/O Pin IV曲線

4、分立器件：BVDSS/IGSS/IDSS/Vgs(th)/Rdson、Ciss/Coss/Crss、輸出/轉移/CV曲線等

5、光電探測器：暗電流ID、結電容Ct、反向擊穿電壓VBR、響應度R

6、鈣鈦礦電池：VOC、ISC、Pmax、Vmax、Imax、FF、η、Rs、Rsh

7、LD/LED/OLED：Iop、Popt、VF、Ith、VR、IR、LIV/IVL曲線

8、傳感器/憶阻器：V-t、I-t、R-t、直流/脈沖/交流IV測試

特性資源優勢

1、模塊化配置：可靈活配置多種測量單元，預留升級空間，方便后期升級

2、圖形化界面：內置常用器件模板，可直接調用，并且支持輸出三種模式測試報告

3、自動化測試：內嵌低漏電矩陣開關，可自動切換測試電路，實現一鍵測試功能

4、夾具可定制：支持二極管、三極管、Si及SiC MOS管、IGBT等器件

5、多設備聯動：可與探針臺、溫控模塊等搭配使用，溫控范圍：室溫~250℃

越來越快半導體技術相關材料、處理芯片電子器件設計的包括品質可靠生產工藝的研發證實

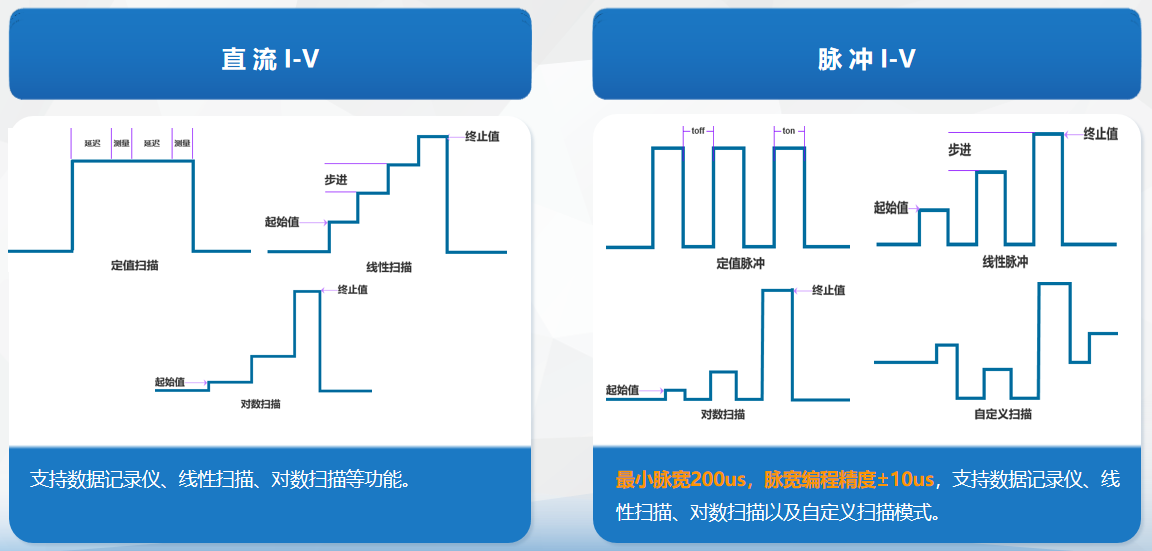

1、鼓勵直流電、輸入脈沖I-V測試

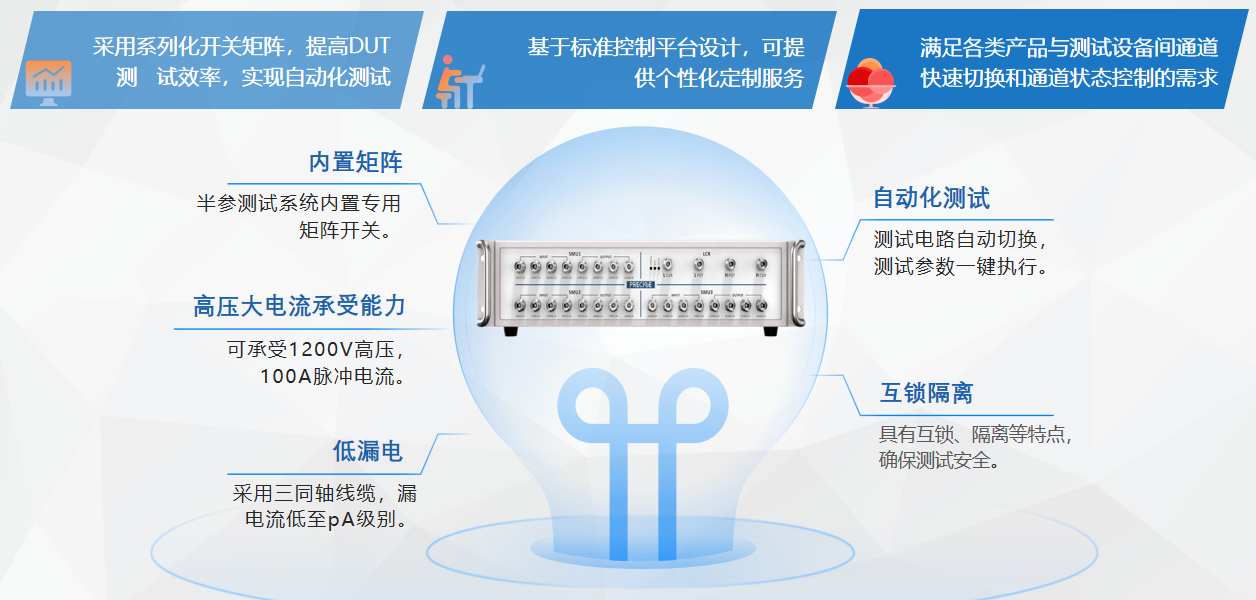

2、自帶正規專業矩陣的值電開關，提供考試學習效率

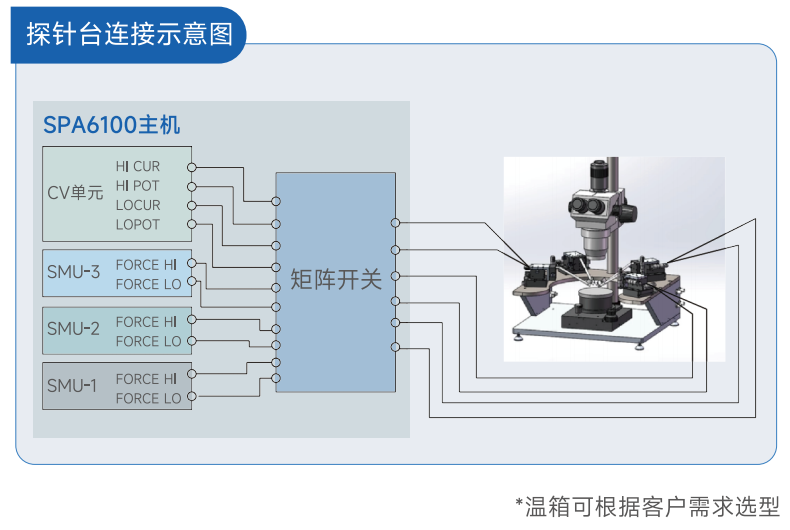

3、可與許多機器協作操作：晶圓級處理器性能指標試驗必須與電極臺協作，牢靠性開展會密切相關恒溫并且高低溫等具體條件

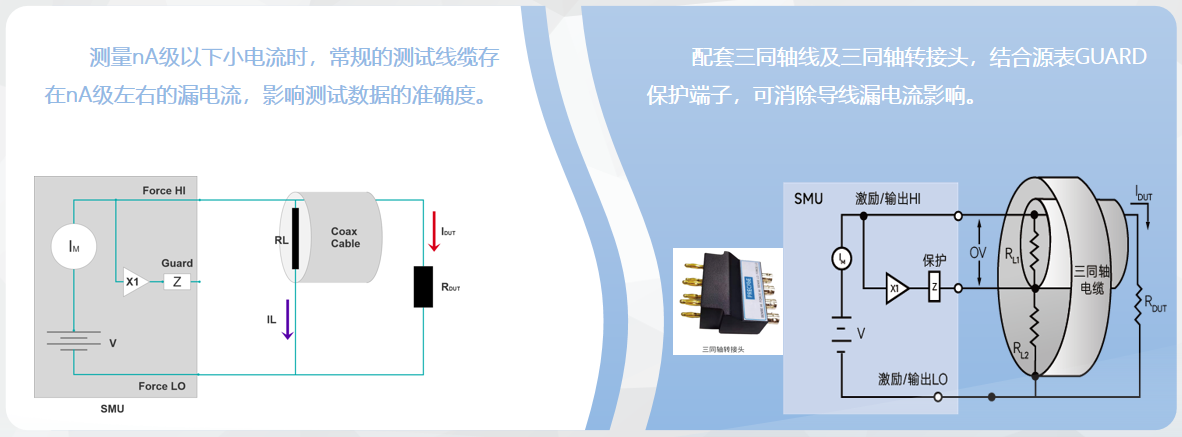

4、三同水平線纜不斷提升小電流值測試圖片導致精度

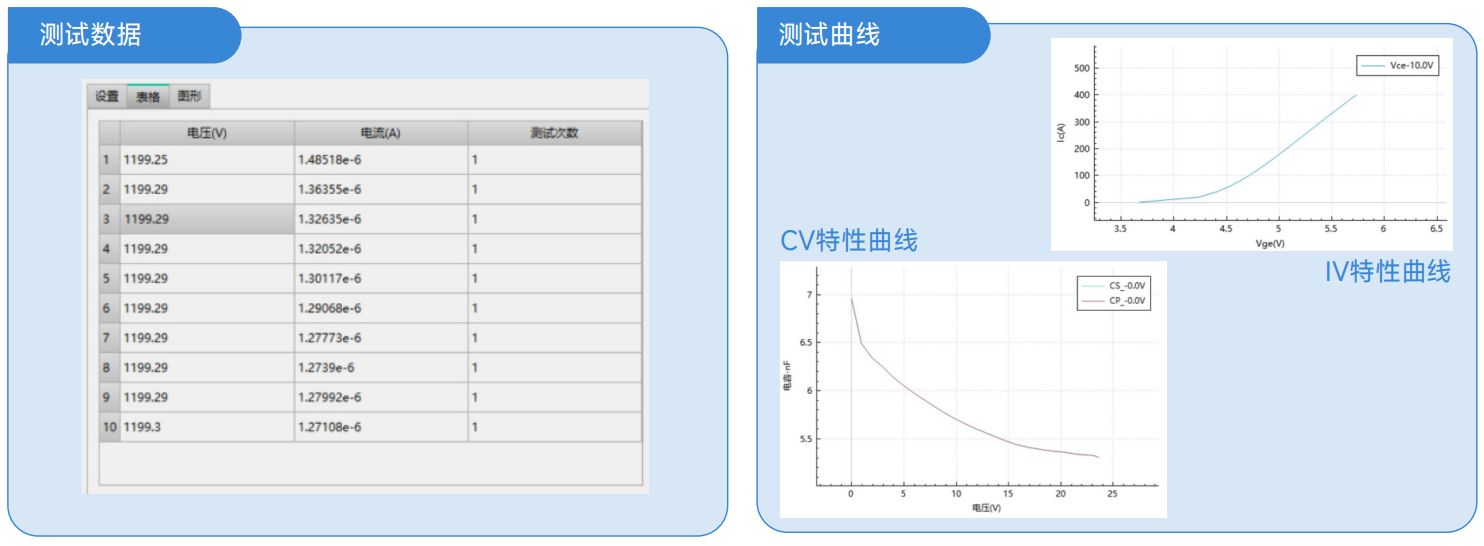

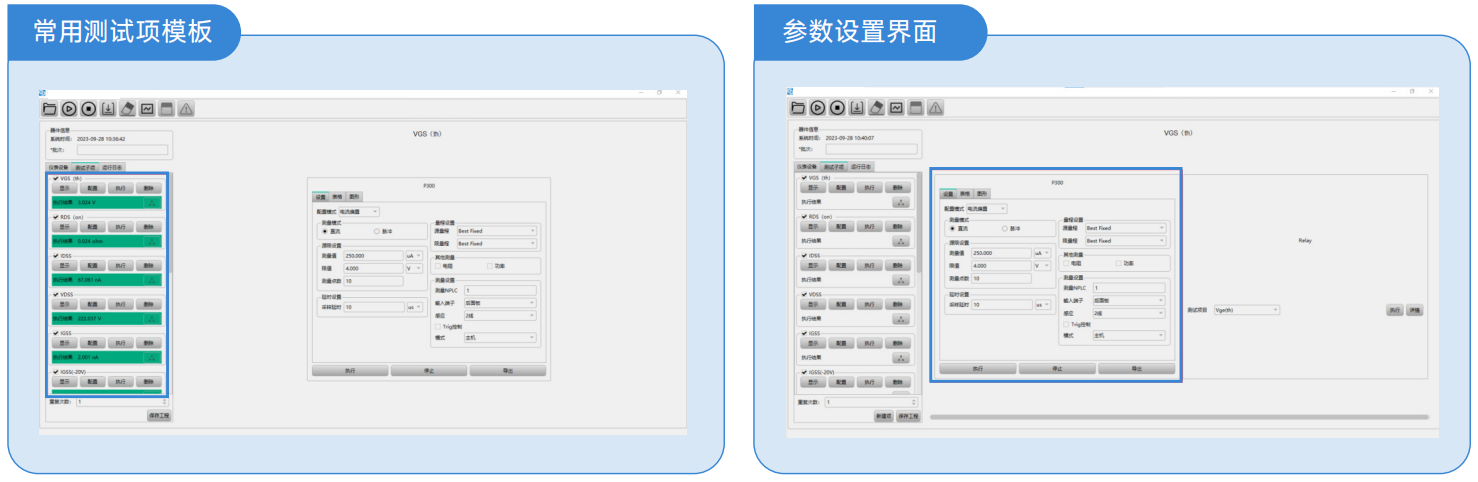

圖片化軟件下載網頁

搭配普賽斯人工控制開發的專科自測自測平臺，SPA6100可不累完成半導素材，功率元器的性能指標自測自測。系統性原機使用功率元器表格模板，如電感，晶體管，MOSFET。自測自測具體步驟中，可同時讀取，只需簡略設為自測自測性能指標如要。平臺鼓勵自測自測大數據統計展現，各類斜率生成。自測自測及時后，可將大數據統計各類斜率導入到保留。

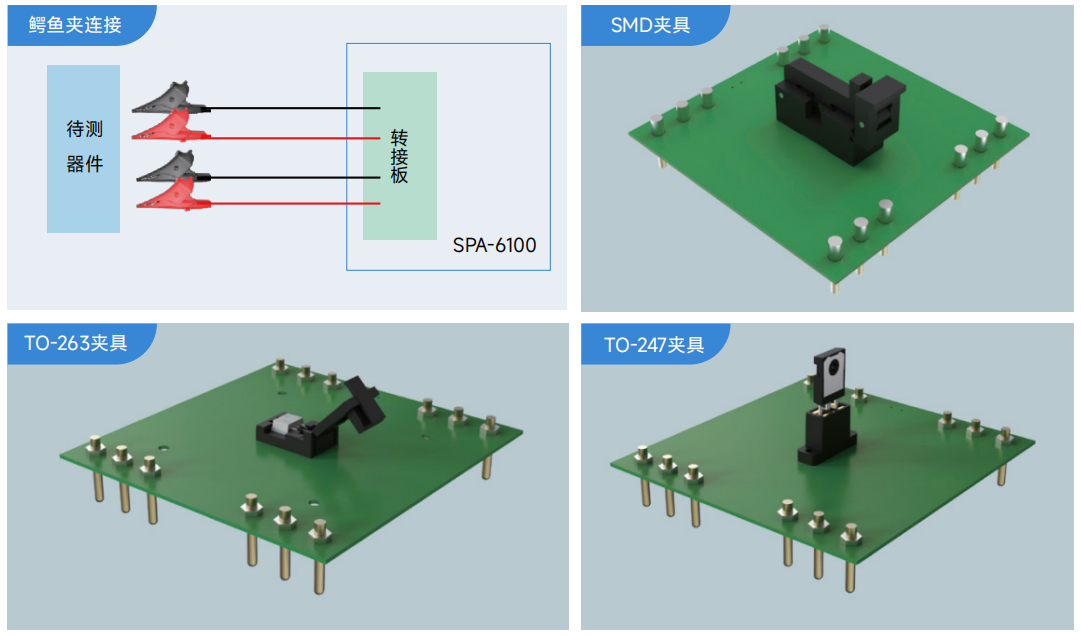

敏銳可訂制化的工裝夾具計劃書

根據市體上上不同的封裝類形的半導體處理芯片元件產品，普賽斯展示全套治具處理好情況報告。治具具備低抗阻、按裝簡易、品類多樣等特殊性，可用來穩壓管、三級管、場定律硫化鋅管、IGBT、SiC MOS、GaN等單管，模組類產品的檢測；也可與公測探針臺拼接，改變晶圓級處理芯片檢測。

不相同裝封品類的治具

產品選型

底壓直流電壓I-V源在測量機組

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率
SPA-S100	0.1%	30V	300mV	30μV	1A	100nA	10pA
SPA-S200	0.1%	100V	300mV	30μV	1A	100nA	10pA
SPA-S300	0.1%	300V	300mV	30μV	1A	100nA	10pA
SPA-S100B	0.03%	30V	300mV	30μV	3A	100nA	10pA
SPA-S200B	0.03%	100V	300mV	30μV	3A	100nA	10pA
SPA-S300B	0.03%	300V	300mV	30μV	3A	100nA	10pA

高壓低壓脈沖信號I-V源量測單園

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率	最小脈沖寬度
SPA-P100	0.1%	30V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P200	0.1%	100V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P300	0.1%	300V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P100B	0.03%	30V	300mV	30μV	4A(直流變壓器) / 30A(脈沖信號)	100nA	1pA	200μs
SPA-P200B	0.03%	100V	300mV	30μV	4A(直流) / 30A(脈沖)	100nA	1pA	200μs
SPA-P300B	0.03%	300V	300mV	30μV	4A(直流) / 30A(脈沖)	100nA	1pA	200μs

髙壓I-V源估測標段

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率
SPA-E100	0.1%	1200V	100V	10mV	100mA	1μA	100pA

高流I-V源校正單元式

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率	最小脈沖寬度
SPA-HCP100	0.1%	50V	300mV	30μV	30A（直流）/30A（脈沖）	100nA	10pA	80μs
SPA-HCP200	0.1%	50V	300mV	30μV	30A（直流）/30A（脈沖）	100nA	10pA	80μs
SPA-HCP300	0.1%	100V	300mV	30μV	30A（直流）/100A（脈沖）	100nA	10pA	80μs

電感衡量摸塊

型號	測試頻率	測試點數	頻率分辨率	頻率輸出精度	基本精度	內部直流偏置信號	可測參數與量程
SPA-C100	10Hz-1MHz	可編程	5 位	±0.1%	±0.5%	10mV to 2V (1mV 分辨率) / 100uA-20mA	｜Z｜ , R, X 0.001mΩ-99.999MΩ｜Y｜ , G, B 0.1nS-99.999SCs Cp 0.01pF-9.9999F
